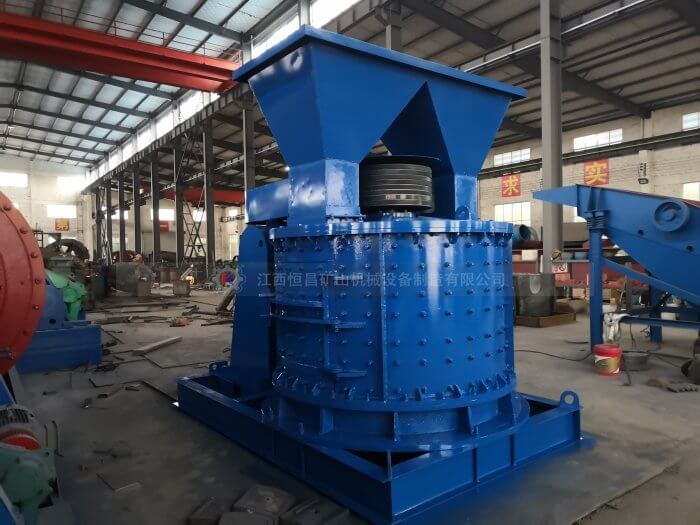

复合立轴式制砂机

立式制砂机又名复合式破碎机,是一种无筛条、可调节式制砂设备,出料粒度基本在0-5mm。它是破碎生产线和制砂生产线中常用的细碎设备之一。

加工材料

可用于白云石、焦宝石、铅锌矿、蛇纹石、高炉渣、煤矸石、磷矿石等中等硬度物料的细碎作业,特别适用于硬质石灰岩、白云岩、花岗岩、玄武岩等人工造砂或高速公路路面石料的加工破碎制砂。

应用范围

立式制砂机广泛用于选矿、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、电力等行业中的二级或三级破碎,在机制建筑砂、石料以及各种冶金矿渣的破碎中更是得到普遍使用。

优点和特点



1、结构简单合理、运行成本低,利用石打石原理,磨损小;



2、无筛条设置,破碎水分含量高、含泥量大的物料不易堵塞;



3、设备维护保养简便,易损件采用国内目前新高强耐磨材料,损耗小、使用寿命长;



4、破碎比度较大, 大破碎比可达到出料粒度可以任意调节,不受板锤、衬板磨损的影响。

产品结构







立式制砂机主要由传动装置、主轴、筒体、衬板、锤头、上盖及底座等部分组成。



立式制砂机运行时,物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在破碎机叶轮四周的物料产生高速撞击,物料在相互撞击后,又会在叶轮和机壳之间以物料形成的涡流中多次碰撞、摩擦而粉碎,从下部直接排出,形成多次闭路循环,由筛分设备来控制所要求的成品粒度。

立式制砂机结构图

技术参数

型号

转子直径
(mm)

筒体高度
(mm)

主轴转速
(r/min)

进料粒度
(mm)

出料粒度
(mm)

处理量
(t/h)

功率
(kw)

外形尺寸
(mm)

600

550

750

1200

30

0-5

5-10

7.5

1300×730×1650

800

650

800

1180

50

0-5

10-20

22

2000×900×1800

1000

800

850

980

70

0-5

20-40

55

2700×1150×1850

1250

1000

850

780

100

0-5

30-70

75

2900×1350×1900

1500

1250

1000

650

100

0-5

40-80

110

3100×1900×2300

1750

1560

1410

600

100

0-5

50-100

132

3350×2100×2800
